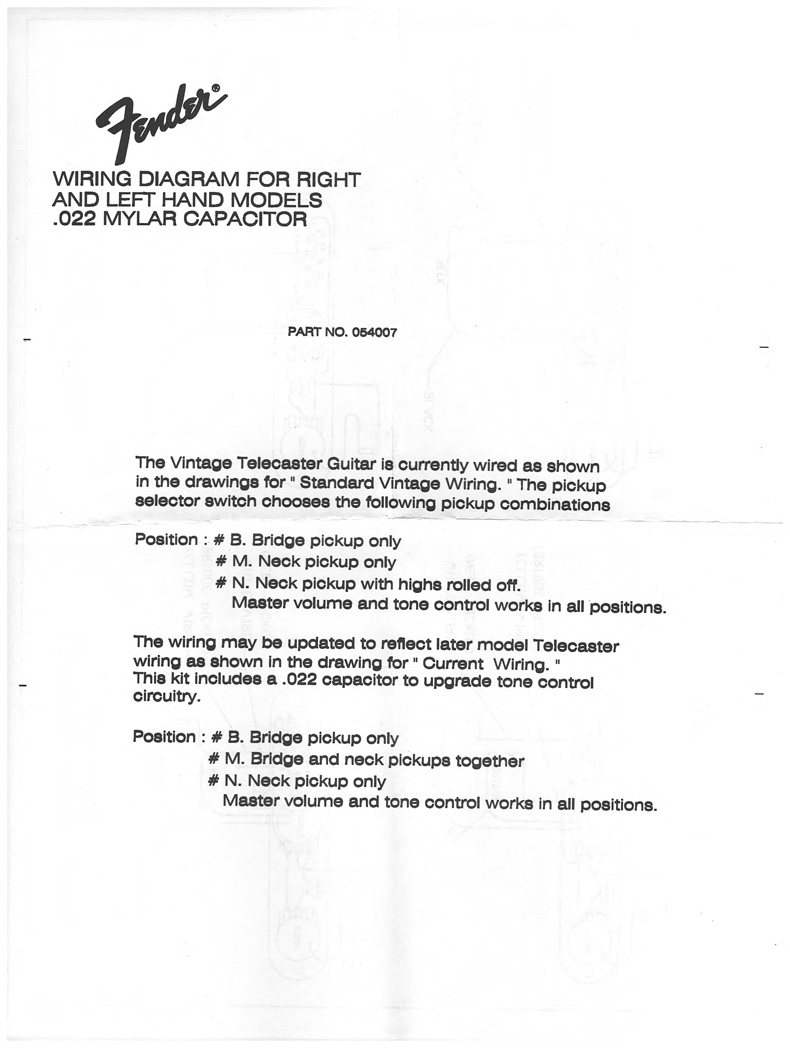

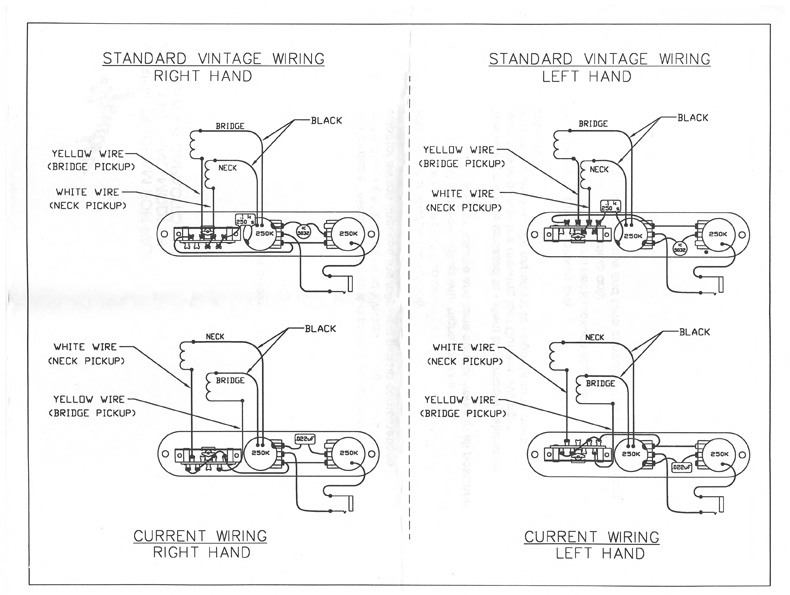

Onderstaand diagram werd meegeleverd bij "nieuwere" Fender Telecasters die vanuit de fabriek volgens de "vintage" specificaties zijn geschakeld. Na een aanpassing functioneert de schakelaar zoals in de latere Telecaster modellen.
