Buizen Types
De Europese aanduiding bestaat uit letters gevolgd door cijfers. Met de letters wordt de spanning en het type buis aangegeven. De cijfers geven het type van de voet (contacten) aan.
Veel gebruikte tyes in gitaarversterkers volgens de Europese aanduiding zijn: ECC83, EL84 en EL34. De laatste 2 zijn eindversterker buizen.
Eerste letter |
Spanning (Volt) of Stroom (Ampere) |
||
| A | 4 Volt | ||
| B | 180 mA | ||
| C | 200 mA | ||
| D | 1,4 Volt | ||
| E | 6,3 Volt | ||
| F | 12,6 Volt | ||
| G | 5 Volt | ||
| H | 150 mA | ||
| I | 20 Volt | ||
| K | 2 Volt | ||
| L | 450 mA | ||
| M | 1,9 Volt | ||
| N | 12,6 Volt | ||
| O | Zonder gloeidraad (koude kathode) | ||
| P | 300 mA | ||
| Q | 2,4 Volt. Vermogenbuizen en zendbuizen | ||
| R | "niet in gebruik" | ||
| S | 1,9 Volt | ||
| U | 100 mA | ||
| V | 50 mA | ||
| X | 600 mA | ||
| Y | 450 mA | ||
| Z | Zonder gloeidraad (koude kathode) |
Volgende letter(s) |
Type |
||
| A | Diode | ||
| B | Dubbeldiode met 1 kathode | ||
| C | Triode | ||
| D | Vermogenstriode | ||
| E | Tetrode | ||
| F | Pentode | ||
| H | Hexode of heptode | ||
| K | Octode | ||
| L | Eindbuis voor versterker | ||
| M | Kathodestraalbuis | ||
| N | Thyratron | ||
| Q | Enneode | ||
| S | Speciale buis | ||
| T | Telbuis | ||
| W | Vermogensdiode | ||
| X | Dubbele vermogensdiode | ||
| Y | Vermogensdiode | ||
| Z | Dubbele vermogensdiode |
Nummer(s) |
|
Voet / contacten |
| 1 - 9 | 5-pins en 8-pins | |
| 10 - 19 | 8-pins | |
| 20 - 29 | Loctal | |
| 30 - 39 | Octal | |
| 40 - 49 | Rimlock | |
| 50 - 59 | Speciale constructie | |
| 60 - 69 | Miniatuurbuis, geen pinnen | |
| 70 - 79 | Miniatuurbuis | |
| 80 - 89 | Noval | |
| 90 - 99 | 7-pins | |
| 100 - 119 | 8-pins | |
| 130 - 139 | Octal | |
| 150 - 159 | 10-pins | |
| 160 - 169 | 8-pins | |
| 170 -179 | 8-pins of 11-pins | |
| 180 - 189 | Noval | |
| 190 - 199 | Miniatuur 7-pins | |
| 280 - 289 | Noval | |
| 400 - 499 | Rimlok | |
| 500 - 599 | Magnoval | |
| 800 - 899 | Noval | |
| 900 - 999 | iniatuur 7-pins |
Special Quaility
Bij buizen met een speciale kwaliteit (zouden langer mee moeten gaan) werden na de eerste letter, het cijfer en de vervolgletters omgedraaid. Dus bijvoorbeeld een normale ECC82 zou als kwaliteitsbuis E82CC heten.
Het viel me op dat de kwaliteitsbuizen volgens deze code die ik in mijn verzameling tegen kwam, zelfs vergulde pinnen hadden. Zie bijvoorbeeld de EF80 hiernaast die als E80F door het leven gaat.
De doorzichtige tape plak ik soms op buizen om te voorkomen dat het witte opschrift van het glas verdwijnt.
Matching
Op basis van diverse metingen kunnen buizen met overeenkomstige eigenschappen worden geselecteerd. Men vormt dan een set van bijvoorbeeld 2 of 4 buizen die dezelfde eigenschappen delen. De liefhebber wil immers graag buizen van hetzelfde type ook met identieke criteria.
Vanzelfsprekend is een dergelijke "matched' set duurder in aanschaf dan wanneer je afzonderlijke exemplaren bestelt.

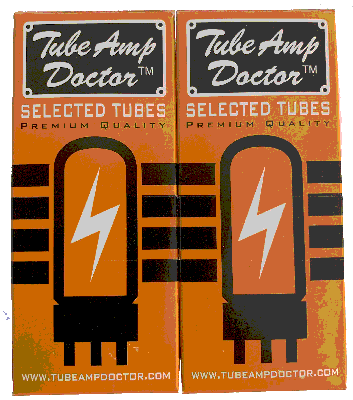

Zie hiernaast de twee doosjes die keurig aan elkaar vast zitten en een tweetal "buizen bevat die "gepaard" zijn.
Fabrikant en productiedatum
Onderaan op het glas van vooral de Europese buizen staat vaak een code van 3 of 4 tekens.
Hiermee is de fabrikant en de datum van productie mogelijk te achterhalen.
